Trapezblech 20/1100 | Dach | Stahl 0,75 mm | 60 µm Puramid | 7016 - Anthrazitgrau
Made in Germany
Keine Schnittkosten
Kauf auf Rechnung

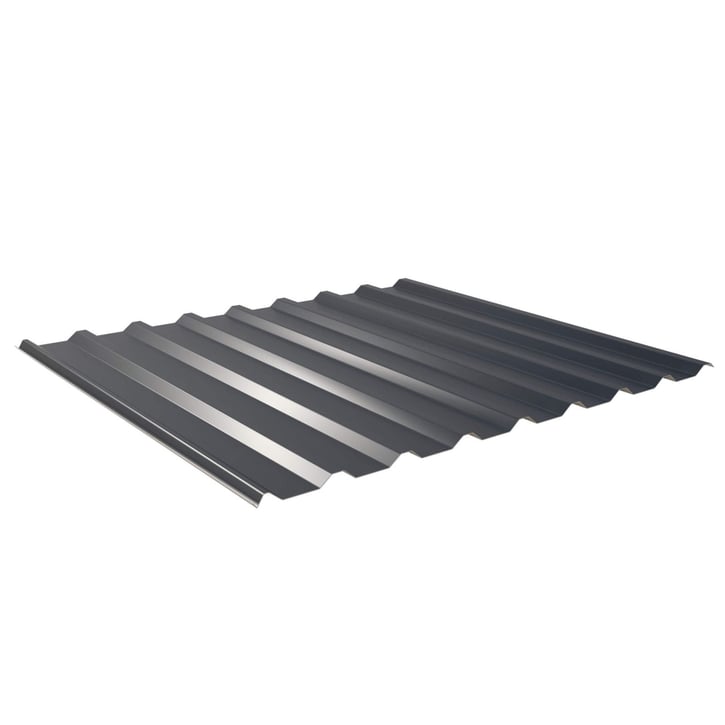

Trapezblech PS20/1100TR

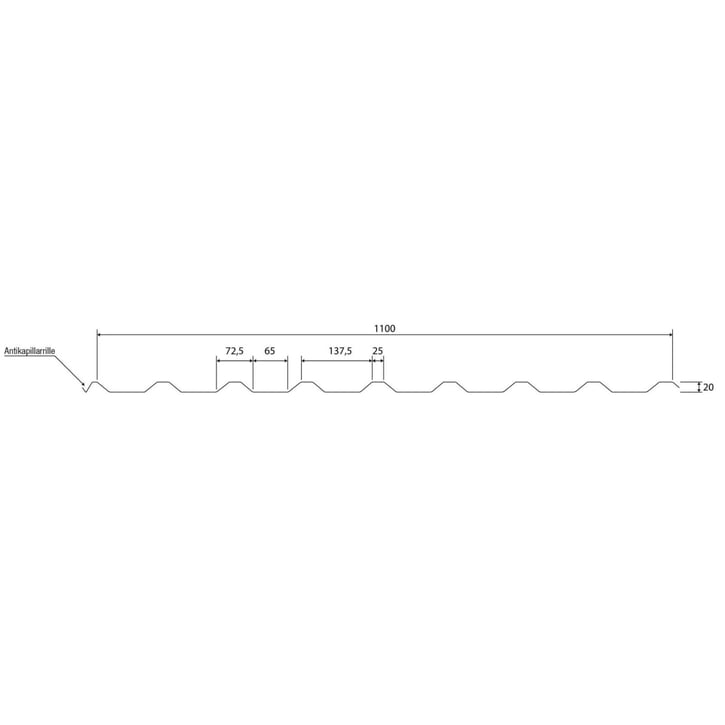

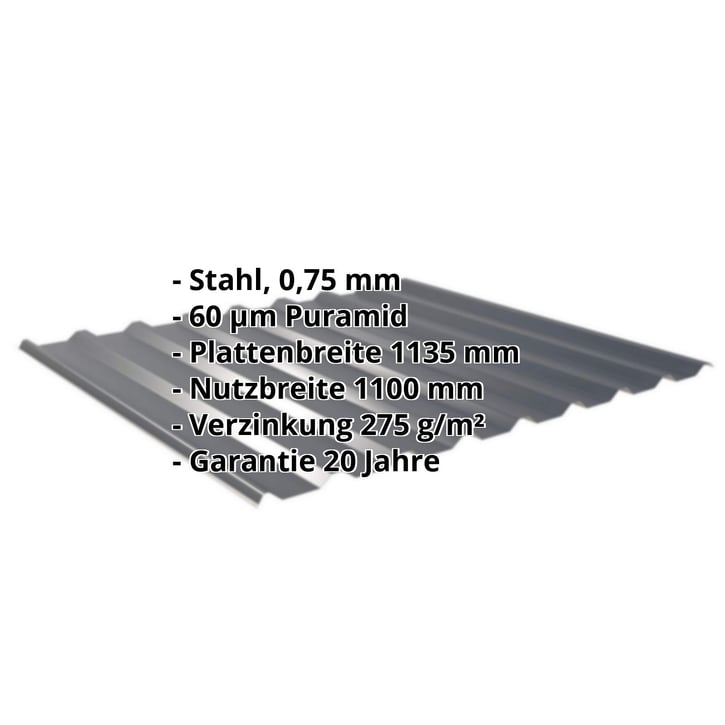

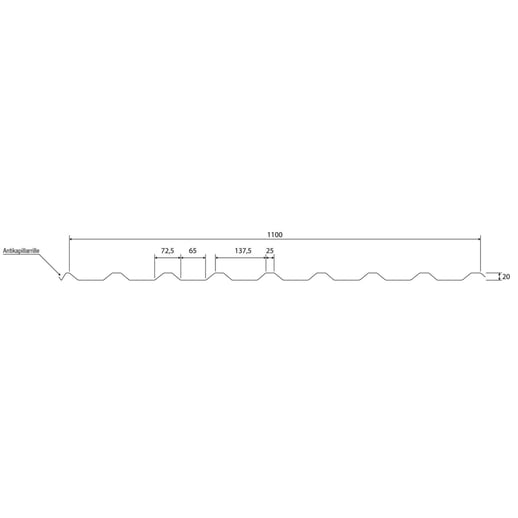

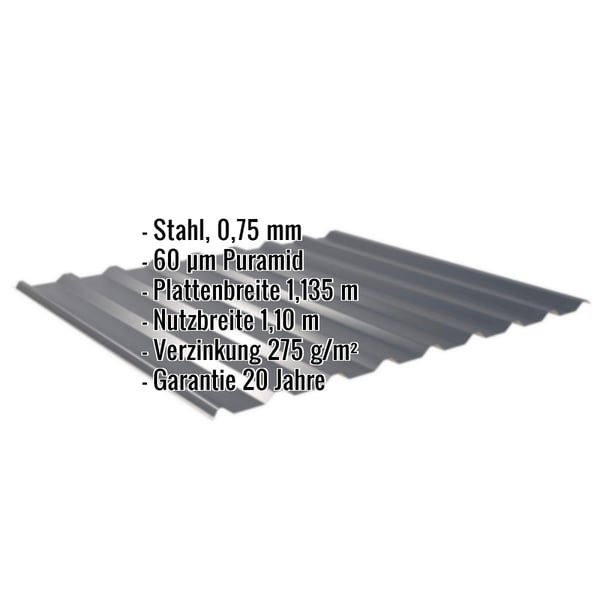

Das Trapezprofil PS20/1100TR aus Stahl hat eine Höhe von 20 mm, eine Nutzbreite von 1100 mm, eine Stärke von 0,75 mm und wiegt ca. 7,02 kg/m². Diese Trapezbleche werden auf Maß bis 11 m produziert.
Einsatzbereich

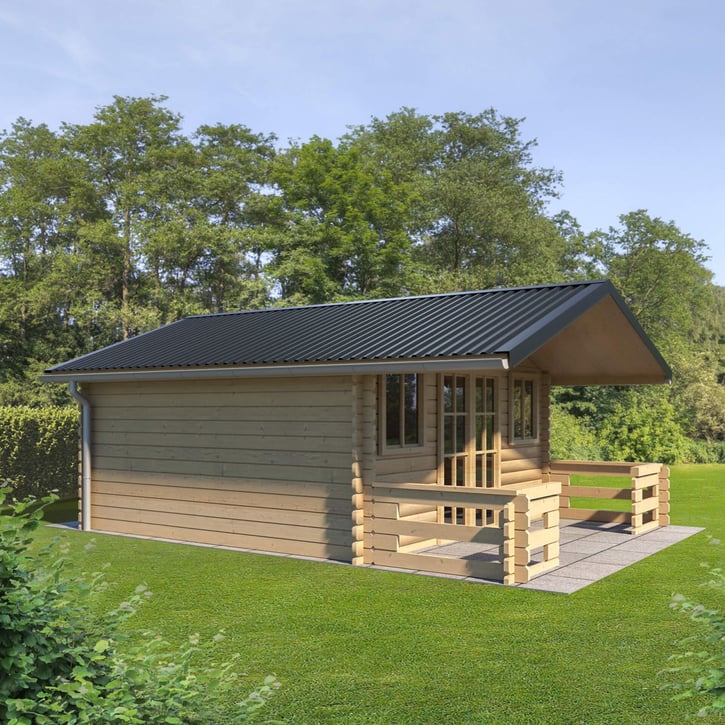

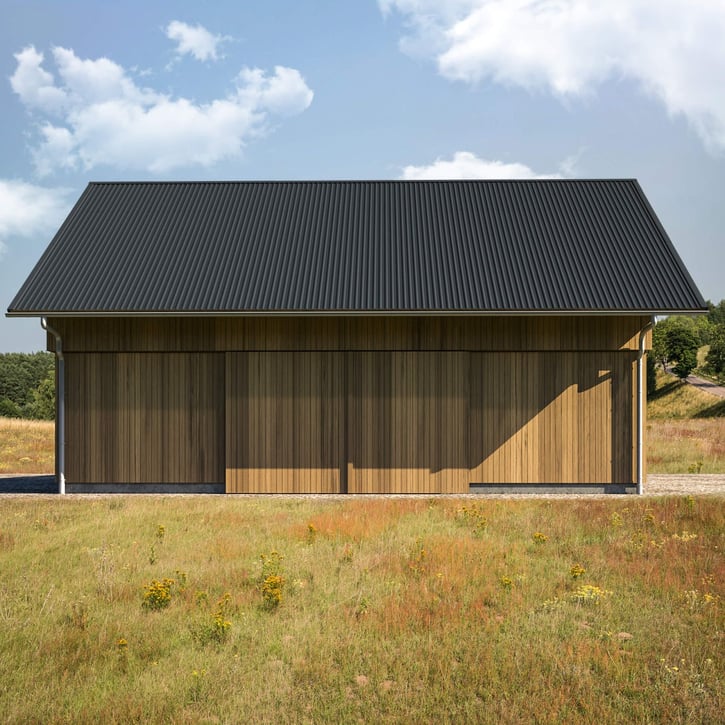

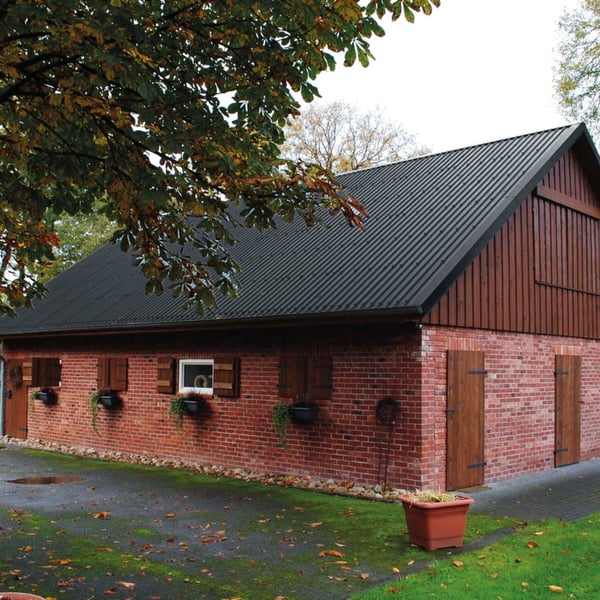

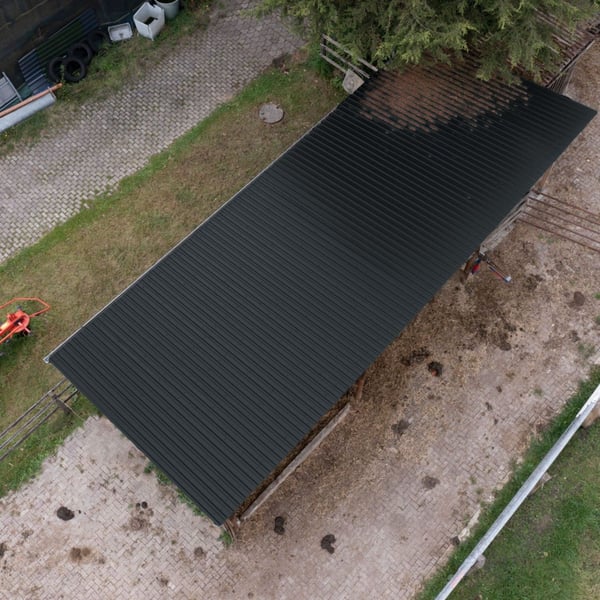

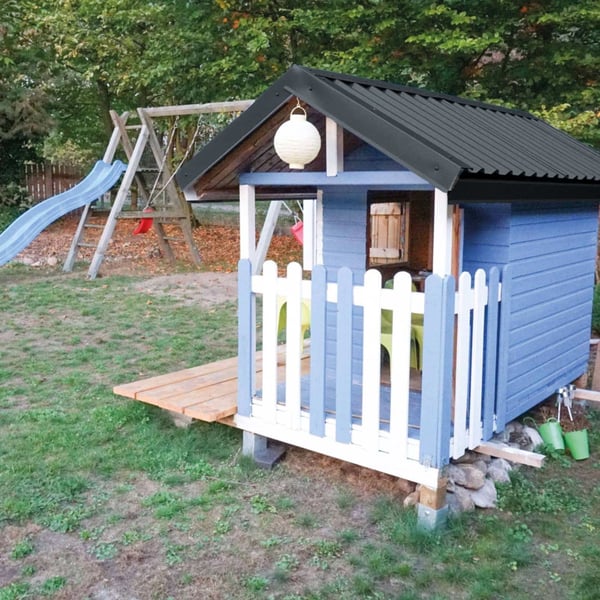

Das Dachblech (auch als Trapezblech 20/138 bezeichnet) kann auch als Wandblech eingesetzt werden. Dieses Welldachblech hat zum Schutz vor Wasser eine Rille im Längsstoß (Antikapillarrille). Trapezplatten eignen sich als Bedachung für größere und kleinere Dächer im Gewerbebau, sowie für Ferienwohnungen, Schuppen, Carports usw.
Besonderheit
Ideal für Photovoltaikanlagen: Dieses Dachblech erfüllt die Basisanforderungen gemäß DIN 1090-4 und den Richtlinien des IFBS-Fachverbandes, um hierauf eine PV-Anlage zu montieren.
Beschichtung
Puramid bietet unter normalen Bedingungen einen sehr guten Korrosionschutz und UV Beständigkeit und schützt vor Witterungseinflüssen. Oberfläche etwas genarbt und leicht glänzend.
Garantie
Auf diese 1. Wahl Weckman Trapezbleche made in Germany gewährt der Hersteller 20 Jahre Garantie auf Durchrostung und Beschichtung.

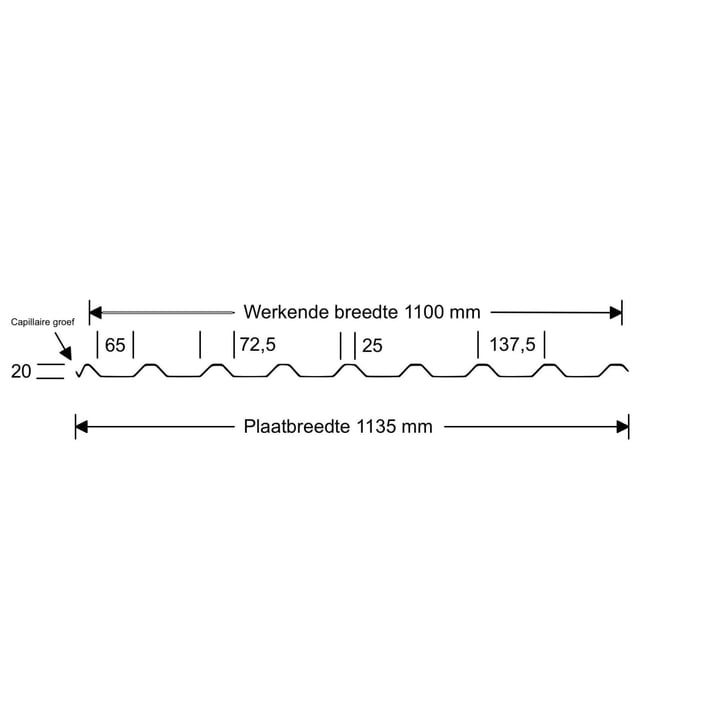

Deckbreite
Erste Platte = 1135 mm, jede folgende Platte + 1100 mm
Zwischenmaße durch bauseitiges Sägen zu erreichen.
| Anti-Tropf Vlies | Ohne |
| Ausführung | Dachplatte |
| Beschichtung | 60 µm Puramid |
| Brandklasse DIN EN 13501-1 | A1 |
| DIN | EN 1090 |
| Dachneigung | min. 3° (5,24 cm/m) |
| Eigenschaft | 1. Wahl |
| Einsatzbereich | Industriellen und maritime atmosphärische Bedingungen |
| Farbe | Anthrazitgrau (RAL 7016) |
| Für Photovoltaikanlagen | Ja |
| Garantie | 20 Jahre Durchrostung und Beschichtung |
| Gewicht (ca.) | 7,02 kg/m² |
| Länge | 150 mm - 11000 mm |
| Marke | Weckman |
| Material | Stahl |
| Montagebedarf | Tiefsicke: ca. 6 Schrauben p/m² | Hochsicke: ca. 6 Schrauben und Kalotten p/m² |
| Nutzbreite | 1100 mm |
| Plattenbreite | 1135 mm |
| Profil | Trapez |
| Profilhöhe | 20 mm |
| Prägung | Nein |
| Qualität | Premium |
| Rückseite | Lichtgrau (RAL 7035) |
| Struktur | Glatt, genarbt |
| Stärke | 0,75 mm |
| Stützabstand | siehe Belastungstabelle |
| Verlegerichtung | Links-rechts / Rechts-links möglich |
| Verzinkung | 275 g/m² |
Zuschnitte
Unsere im Werk auf Maß geschnittenen Profilbleche benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe. Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.
Verschraubung
Die Befestigung kann mit Kalotten auf der Hochsicke oder mit kürzeren Schrauben in der Tiefsicke erfolgen. Wir empfehlen die Befestigung auf der Hochsicke. In der Praxis, vor allem bei kleineren Dächern, wird aus kostentechnischer Sicht häufig die Befestigung in der Tiefsicke praktiziert. Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten durch Schnee und Wind entsprechend der geltenden Wind- und Schneelastzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das richtige Profil und Blechstärke sowie die Größe und Anzahl der Befestigungmittel bestimmen.
Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!
Empfohlen: Befestigung auf der Hochsicke mit Kalotten und Schrauben.
Bedarf pro m²*
6 x Kalotten
6 x Schrauben
Bedarf pro m²*
6 x Kalotten
6 x Schrauben
Optional: Befestigung in der Tiefsicke mit Schrauben.
Bedarf pro m²*
6 x Schrauben
Bedarf pro m²*
6 x Schrauben
Überlappungen: Befestigung in der Hochsicke mit Überlappungsschrauben.
Bedarf pro m²*
3 x Überlappungsschrauben
Bedarf pro m²*
3 x Überlappungsschrauben
Achtung: Für detaillierte Informationen mit deutlichen Anweisungen aller Punkte verweisen wir ausdrücklich auf die Montageanleitung unter “Downloads”.
* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.
Für mehr Informationen schauen Sie sich auch unsere meistgestellten Fragen und Antworten (FAQ) für Profilbleche an.
* Wegen Sonderanfertigung vom Widerruf ausgeschlossen
