Pfannenblech EUROPA | Anti-Tropf 700 g/m² | Stahl 0,50 mm | 80 µm Shimoco | 7016 - Anthrazitgrau
Made in Germany
Keine Schnittkosten
Hochwertiges Vlies

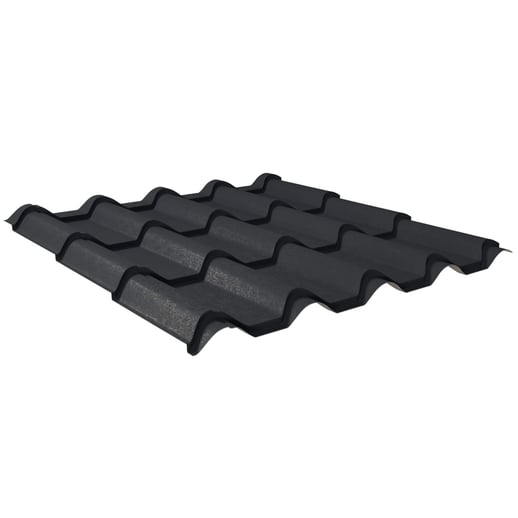

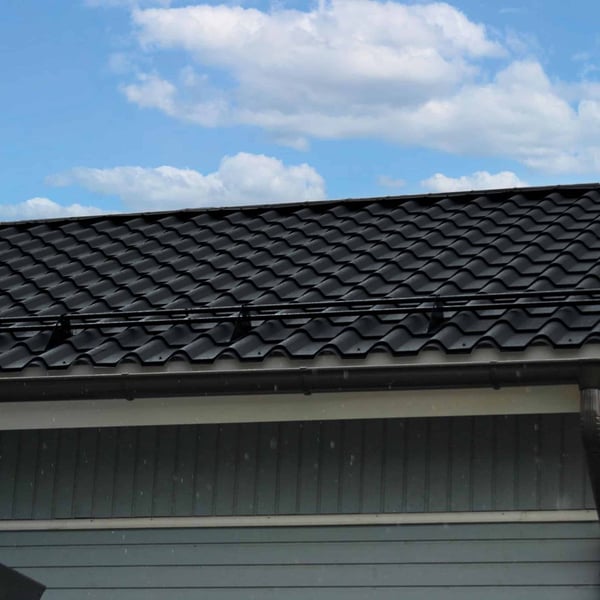

Pfannenblech EUROPA

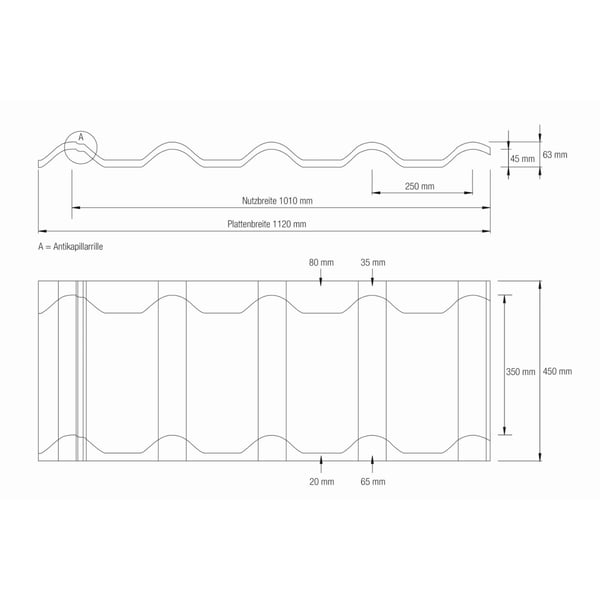

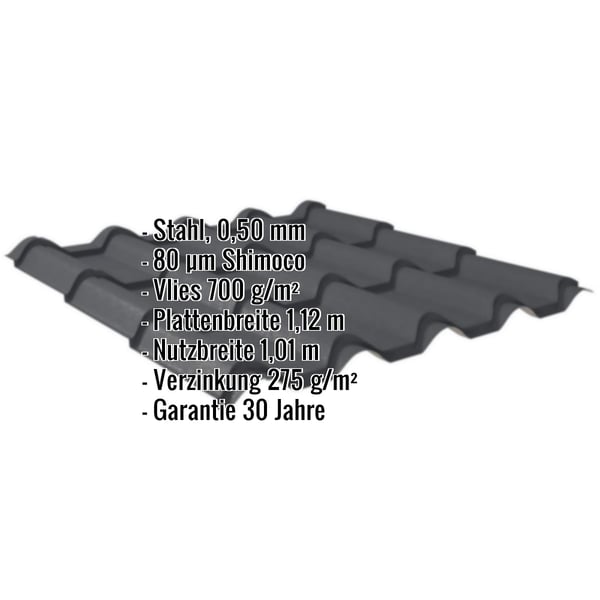

Das Pfannenblech EUROPA aus Stahl hat eine Höhe von 63 mm (45 mm Profilhöhe + 18 mm Erhöhung der nächsten Pfanne), eine Nutzbreite von 1010 mm, eine Stärke von 0,50 mm und wiegt ca. 5,63 kg/m². Diese Pfannenprofilbleche werden auf Maß bis 8 m produziert.
Achtung: Bestimmte Plattenlängen sind ungünstig und können zu Problemen bei der Verlegung führen. Wir empfehlen keine ungünstigen Längen zu bestellen. Siehe Tabelle unter Downloads - Weitere Datenblätter.
Einsatzbereich

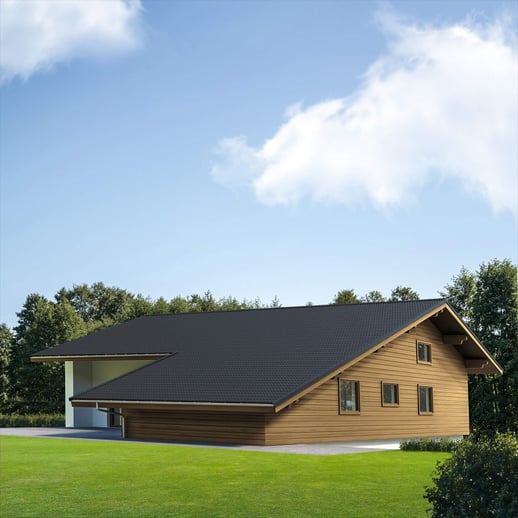

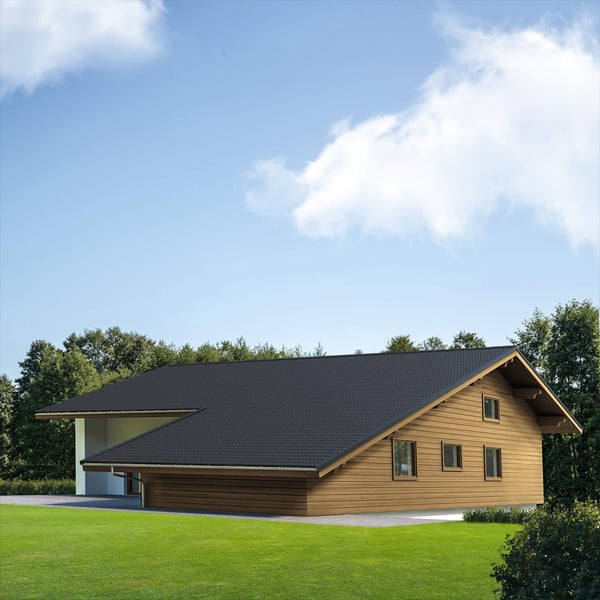

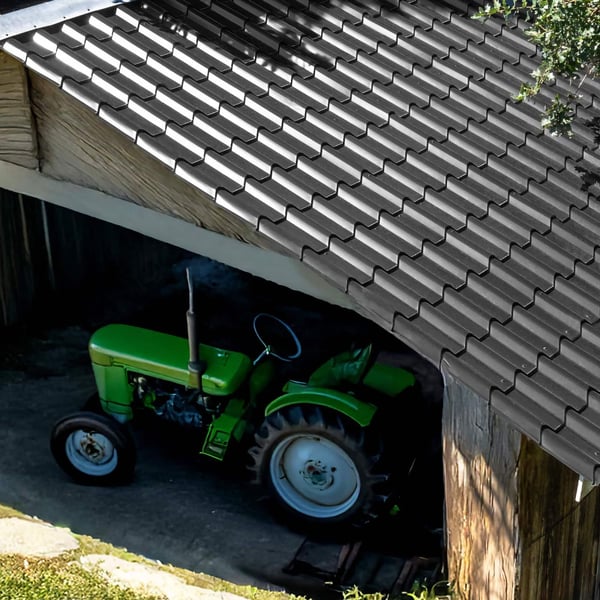

Dieses Dachblech hat zum Schutz vor Wasser eine Rille im Längsstoß (Antikapillarrille). Sie sind eine preiswerte Alternative zu herkömmlichen Dachpfannen und eignen sich als Bedachung von Ferienwohnungen, Schuppen, Carports usw.
Beschichtung
Shimoco bietet unter normalen Bedingungen den besten Korrosionschutz und höchste UV Beständigkeit, schützt dauerhaft vor Witterungseinflüssen. Oberfläche glatt und nicht glänzend.
Garantie
Auf diese 1. Wahl Weckman Pfannenbleche made in Germany gewährt der Hersteller 30 Jahre Garantie auf Durchrostung und Beschichtung.

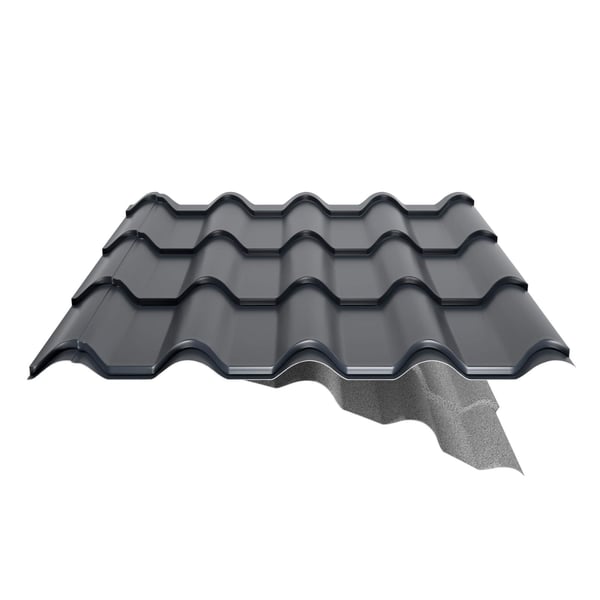

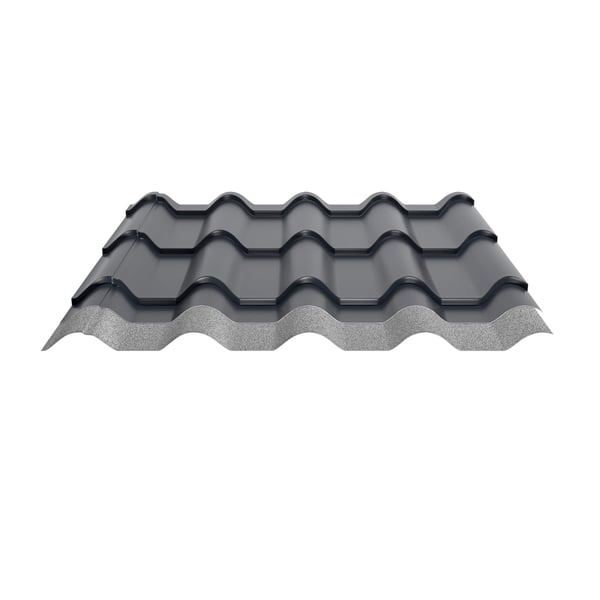

Anti-Tropf Vlies
Das Abtropfen von Kondenswasser durch Temperaturunterschiede lässt sich durch Vlies entgegen wirken. Belüftung und Erwärmung geben Feuchtigkeit wieder an die Umgebung. Positiver Nebeneffekt ist die entdröhnende Wirkung (weniger Geräuschentwicklung bei Regen / Hagel).
Achtung: Vlies ab 10° Dachneigung verlegen!
Deckbreite
Erste Platte = 1120 mm, jede folgende Platte + 1010 mm
Zwischenmaße durch bauseitiges Sägen zu erreichen.
| Anti-Tropf Vlies | 700 g/m² |
| Ausführung | Dachplatte |
| Beschichtung | 80 µm Shimoco |
| Brandklasse DIN EN 13501-1 | A2-s1, d0 |
| DIN | EN 14782 |
| Dachneigung | min. 10° (17,45 cm/m) |
| Eigenschaft | 1. Wahl |
| Einsatzbereich | Industriellen und maritime atmosphärische Bedingungen |
| Farbe | Anthrazitgrau (RAL 7016) |
| Garantie | 30 Jahre Durchrostung und Beschichtung |
| Gewicht (ca.) | 5,63 kg/m² |
| Länge | 450 mm - 8000 mm |
| Marke | Weckman |
| Material | Stahl |
| Montagebedarf | Tiefsicke: ca. 6 Schrauben p/m² | Überlappungen: ca. 3 Schrauben p/m² |
| Nutzbreite | 1010 mm |
| Pfannenlänge | 350 mm |
| Plattenbreite | 1120 mm |
| Profil | Pfanne |
| Profilhöhe | 63 mm |
| Qualität | Deluxe |
| Rückseite | Anti-Trop Vlies (700 g/m²) | Grauweiß |
| Struktur | Leicht rau, matt |
| Stärke | 0,50 mm |
| Stützabstand | max. 35 cm |
| Verlegerichtung | Von rechts nach links |
| Verzinkung | 275 g/m² |
Zuschnitte
Unsere im Werk auf Maß geschnittenen Profilbleche benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe. Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.
Achtung: Bestimmte Plattenlängen sind ungünstig und können zu Problemen bei der Verlegung führen. Wir empfehlen keine ungünstigen Längen zu bestellen. Siehe Tabelle unter Downloads - Weitere Datenblätter.
Dach mit versetzter Trauflinie
Sollten Sie ein Dach mit versetzter Trauflinie haben, dann müssen die Pfannenbleche in bestimmte Längen produziert werden, damit der Anschluss der beiden Dachhälften garantiert ist. Benutzen Sie hierfür am Besten unseren Dach & Wand Planer oder schauen in unsere Montageanleitung.
Verschraubung
Die Befestigung erfolgt mit Schrauben in der Tiefsicke. Überlappungen werden auf der Hochsicke befestigt. Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten durch Schnee und Wind entsprechend der geltenden Wind- und Schneelastzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das richtige Profil und Blechstärke sowie die Größe und Anzahl der Befestigungmittel bestimmen.
Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!
Befestigung in der Tiefsicke mit Schrauben.
Bedarf pro m²*
6 x Schrauben
Bedarf pro m²*
6 x Schrauben
Überlappungen: Befestigung in der Hochsicke mit Überlappungsschrauben.
Bedarf pro m²*
3 x Überlappungsschrauben
Bedarf pro m²*
3 x Überlappungsschrauben
Achtung: Für detaillierte Informationen mit deutlichen Anweisungen aller Punkte verweisen wir ausdrücklich auf die Montageanleitung unter “Downloads”.
* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.
Für mehr Informationen schauen Sie sich auch unsere meistgestellten Fragen und Antworten (FAQ) für Profilbleche an.
* Wegen Sonderanfertigung vom Widerruf ausgeschlossen
