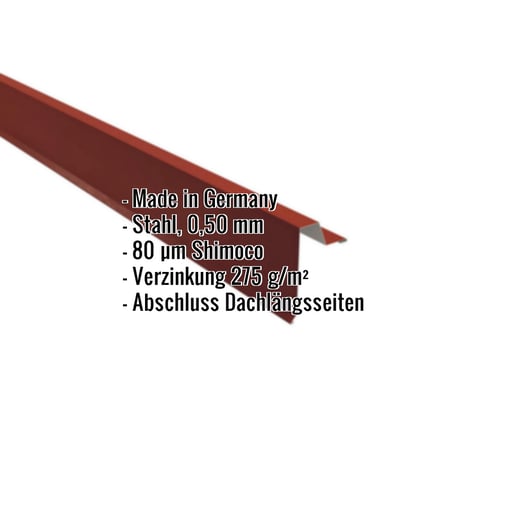

Ortgangwinkel | Stehfalzprofil 33/500 | Stahl 0,50 mm | 80 µm Shimoco | 3009 - Oxidrot
Made in Germany
Keine Schnittkosten
Kauf auf Rechnung

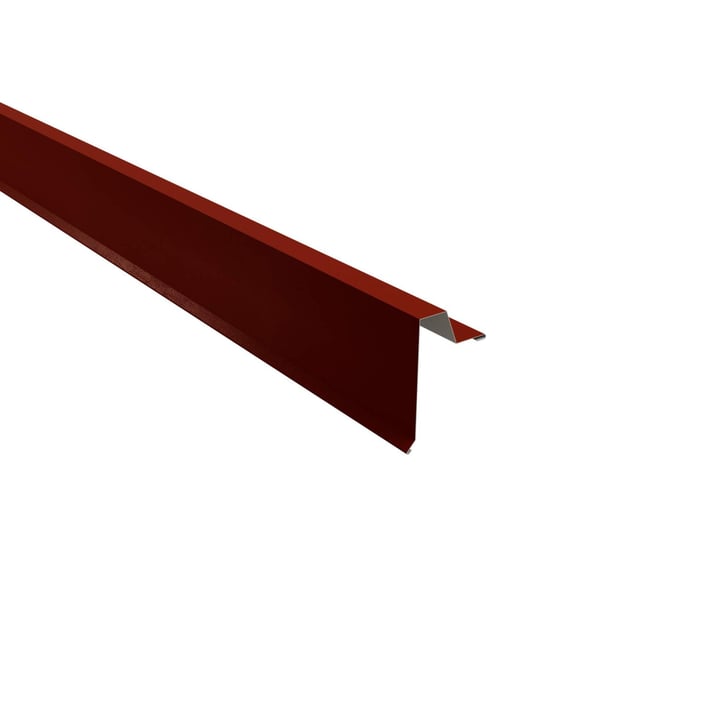

Ortgangwinkel
Einsatzbereich

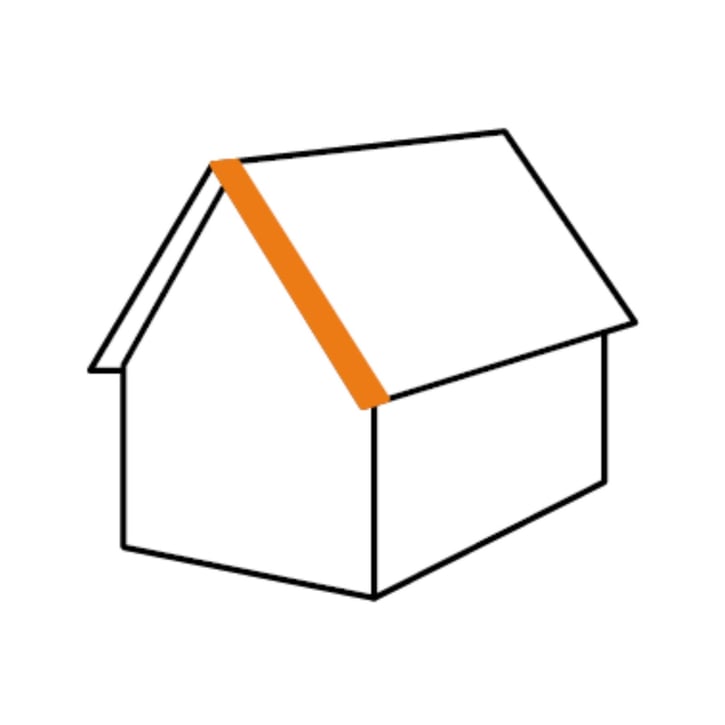

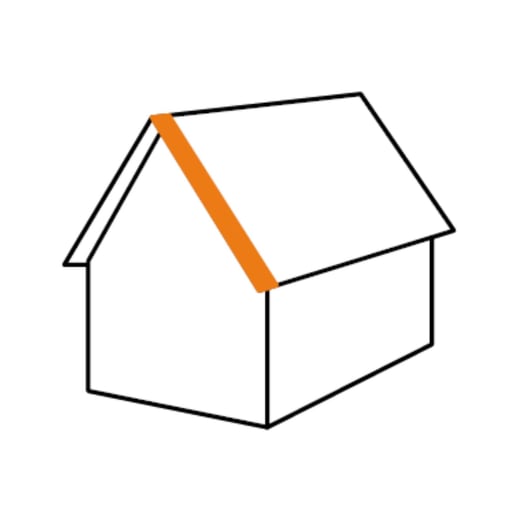

Der Ortgangwinkel wird bei einem Dach an den Seiten (links und rechts) benutzt und ragt mit einer Seite über das Profilblech, mit der anderen nach unten an die Wand. Dieses sorgt zum einen für einen optisch schönen Abschluss und zum anderen dafür, dass das Regenwasser gezielt hieran abtropft. Diese Ortgangwinkel werden auftragsbezogen auf Maß zentimetergenau bis zu einer Länge von 3,50 m produziert.
Beschichtung
Shimoco bietet unter normalen Bedingungen den besten Korrosionschutz und höchste UV Beständigkeit, schützt dauerhaft vor Witterungseinflüssen. Oberfläche glatt und nicht glänzend.
| Beschichtung | 80 µm Shimoco |
| Besonderheit | Nur für Stehfalzblech 33/500 |
| Einsatzbereich | Abschluss Dachlängsseiten |
| Farbe | Oxidrot (RAL 3009) |
| Gewicht (ca.) | 1,31 kg/m |
| Länge | max. 3500 mm |

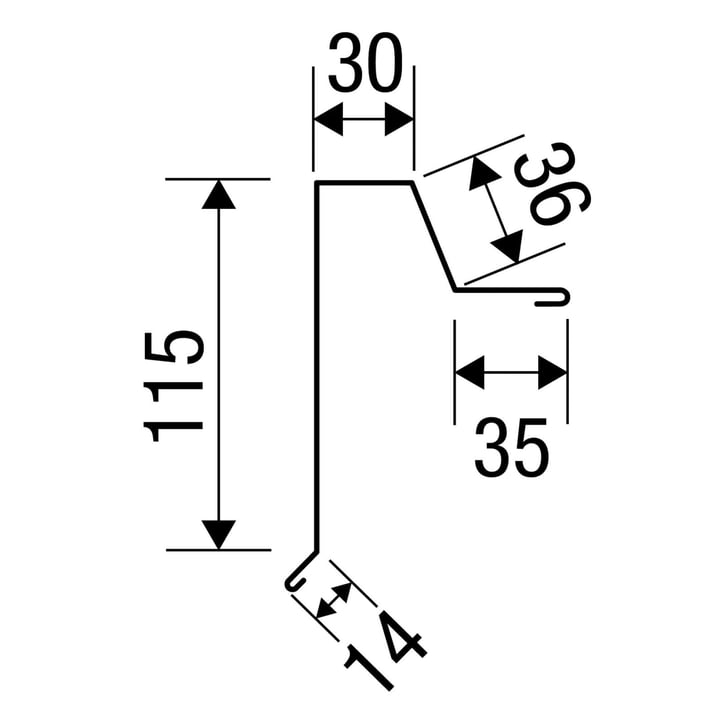

| Länge A | 14 mm |
| Länge B | 115 mm |
| Länge C | 30 mm |
| Länge D | 36 mm |
| Länge E | 35 mm |
| Marke | Weckman |
| Material | Stahl |
| Montagebedarf | ca. 6 Schrauben p/lfdm |
| Rückseite | Lichtgrau (RAL 7035) |
| Struktur | Leicht rau, matt |
| Stärke | 0,50 mm |
| Verzinkung | 275 g/m² |
| Zustand | Neu |
Zuschnitte
Unsere im Werk auf Maß geschnittenen Kantteile benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe. Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.
Überlappung
Für die Überlappung der Kantteile wird je nach Dachneigung min. 100 mm (10 cm) empohlen.*
Verschraubung
Befestigung mit Schrauben.
Bedarf pro m²*
6 x Schrauben
Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten durch Schnee und Wind entsprechend der geltenden Wind- und Schneelastzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das Richtige Profil und Blechstärke, und die Größe und Anzahl der Befestigungmittel bestimmen.
Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!
Achtung: Für detaillierte Informationen mit deutlichen Anweisungen aller Punkte verweisen wir ausdrücklich auf die Montageanleitung unter “Downloads”.
* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.
Für mehr Informationen schauen Sie sich auch unsere meistgestellten Fragen und Antworten (FAQ) für Profilbleche an.
* Wegen Sonderanfertigung vom Widerruf ausgeschlossen
